歯車の損傷を設備保全でどう整理するか｜観察・記録・原因の考え方

歯車の損傷を整理するときは、損傷名を急いで決める前に、位置、見え方、運転時の状況、過去の記録を分けて残すことが出発点です。歯面だけを見ず、歯車が置かれた回転機械の情報と一緒に故障履歴へ残すことが整理の軸になります。記録の項目を固定すると、後で別の事象と比較しやすくなります。

「傷に見える部分をどのように書けば次の確認に使えるのか」と迷ったときは、状態の評価より先に、観察した事実を言葉にします。部位、範囲、発見時点、直前に変わった条件を分ければ、記録の読み手が状況をたどれます。

本記事は、歯車の状態を設備保全の記録として扱い、観察事項、履歴との結び方、原因を考える順序を整理します。個別設備の許容値、交換時期、作業手順は、対象設備の資料や社内基準で確認します。

本記事で分かること

• 歯車の状態を観察事実として残す方法
• 故障履歴に加えたい周辺情報
• 原因を一つに決めずに確認する順序

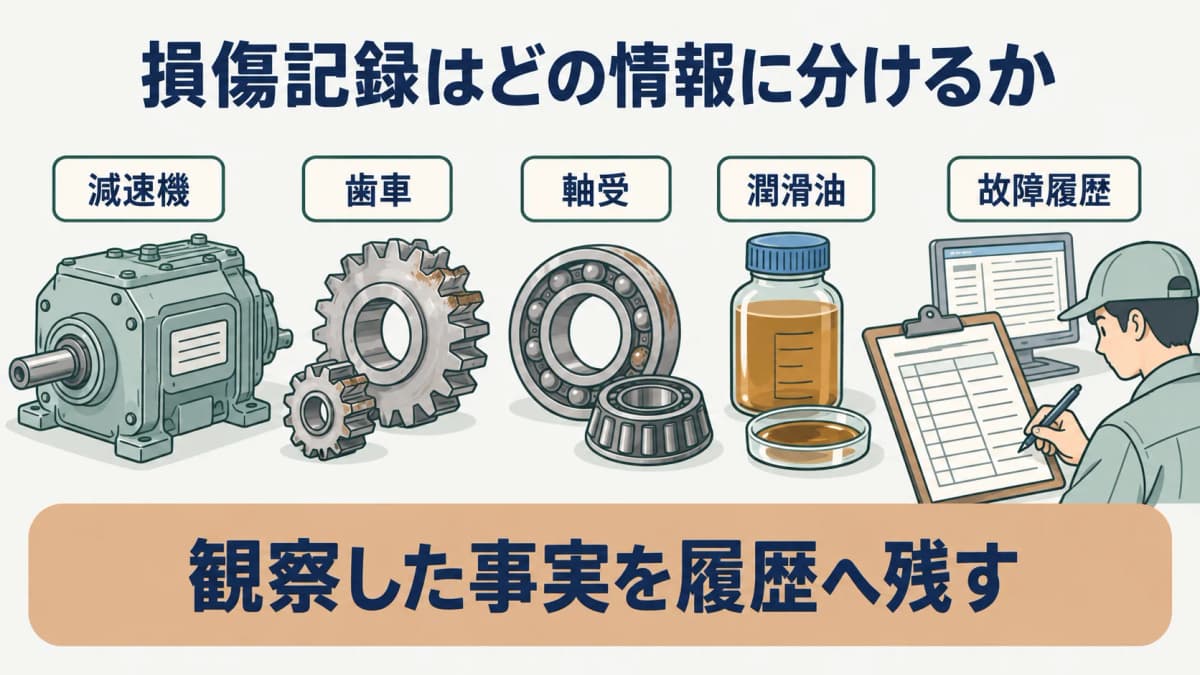

結論：歯車の損傷記録（早見表）

歯車の損傷記録は、部位、見え方、時点、周辺条件を分けて残す整理です。名称だけで終えず、どの歯面のどの位置に何を見たかを書けば、次回の点検記録や故障履歴と照らしやすくなります。機械保全技能士の全体像は、機械要素を学ぶ際の全体像の確認に役立ちます。

観察した事実を部位ごとに残す

観察記録は、推測より先に見た位置と状態を明らかにします。 歯車は歯面、歯先、歯元など、見る位置を分けて書くと、後で同一の箇所を確認しやすくなります。状態の名称に迷う場合も、見えた形、色、範囲を短い言葉で記録できます。

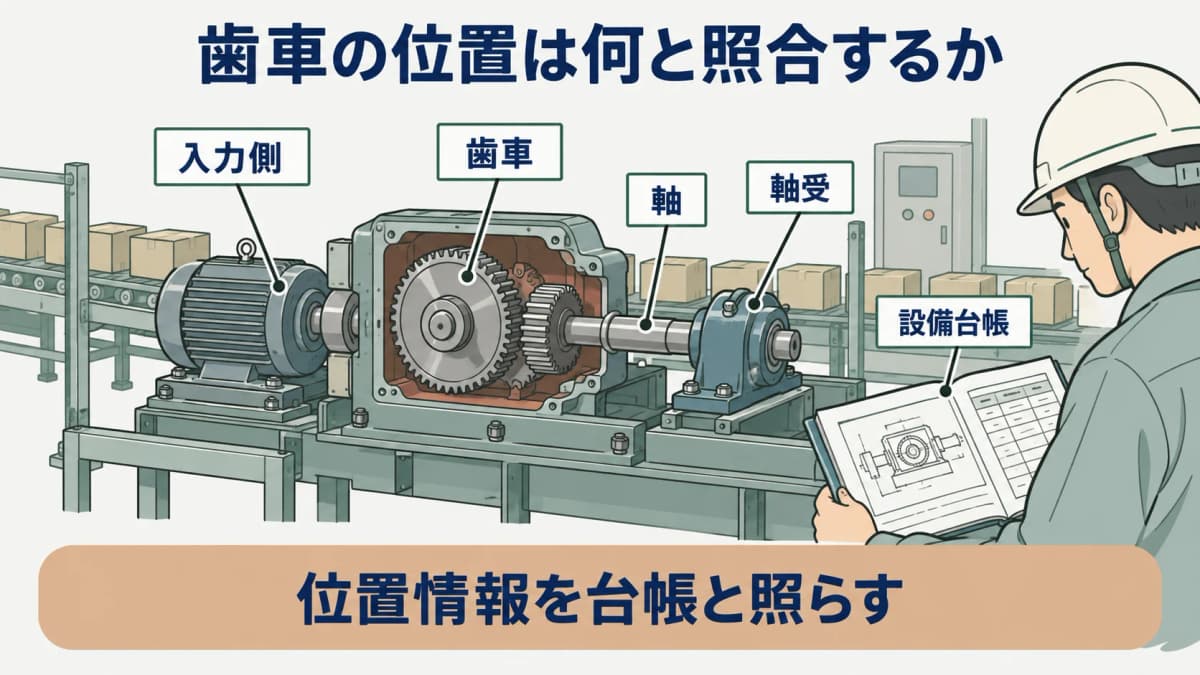

歯車の位置を設備台帳と合わせる

歯車の記録には、設備台帳の設備名や機器番号と対応する位置情報を添えます。生産ラインの減速機であれば、どの装置のどの側にある歯車かを記し、必要なら軸や軸受との関係も書きます。部品だけの記録にしないことで、同じ名称の歯車が複数ある設備でも対象を区別できます。写真や図を使う場合も、記録の本文に位置を言葉で残すと検索しやすくなります。

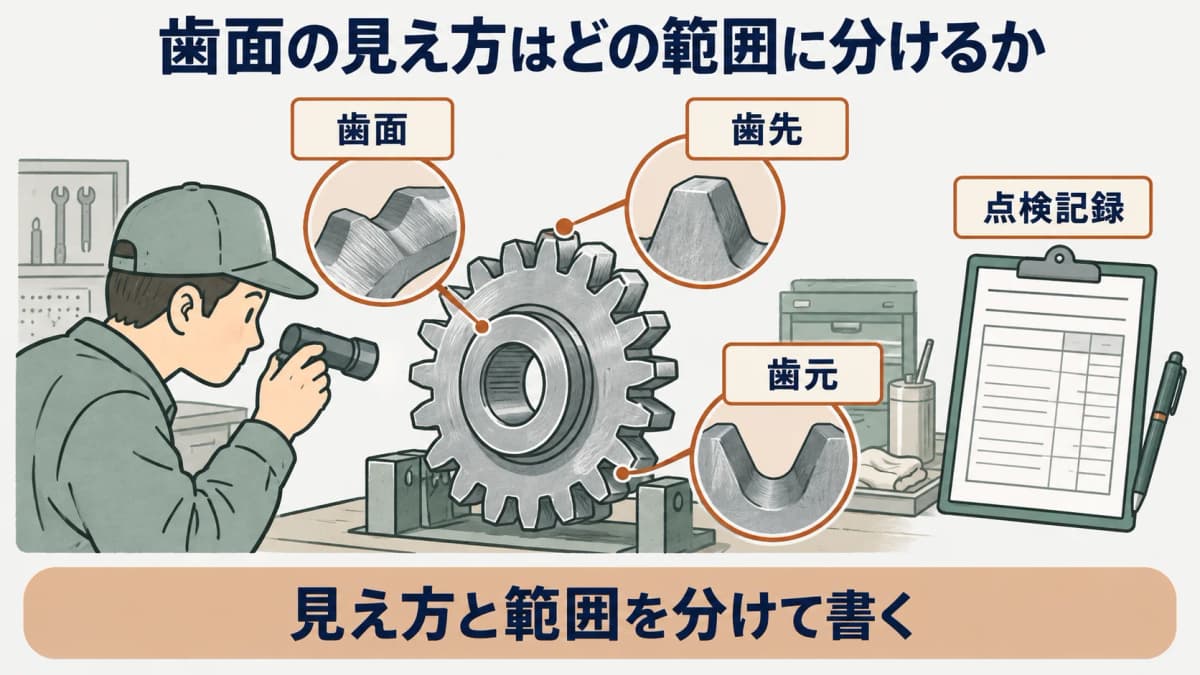

見え方と範囲を分ける

見え方は、歯面の変化、欠けに見える箇所、摩耗に見える箇所など、観察時の表現をそのまま短く残します。同時に、どの歯に集中しているか、全体に広がっているか、片側にあるかといった範囲も書きます。原因を決める言葉を先に使うと、後の確認で別の可能性を見落としやすくなります。観察事実と考えたことを別欄にすると、記録を更新しやすくなります。

用語の参照先を記録する

歯車に関する用語を調べる際は、参照した資料の版と確認日を残します。厚生労働省の「機械保全技能検定試験の試験科目及びその範囲並びにその細目」は平成16年1月（平成15年度改正）版であり、学習用語を振り返る資料として参照できます。現在の検定の試験方式や範囲を確認する資料ではないため、制度の情報は年度の実施公示で確認します。用語の参照先と現行の試験情報を分けることで、記録の役割が明確になります。

周辺情報を故障履歴につなぐ

歯車の記録は、歯面だけで完結させず、周辺の変化と一緒に読みます。 回転機械には軸、軸受、潤滑油、モーターなど複数の要素が関わります。どの情報を同じ時点に記録したかを残すことが、後で比較するための土台になります。

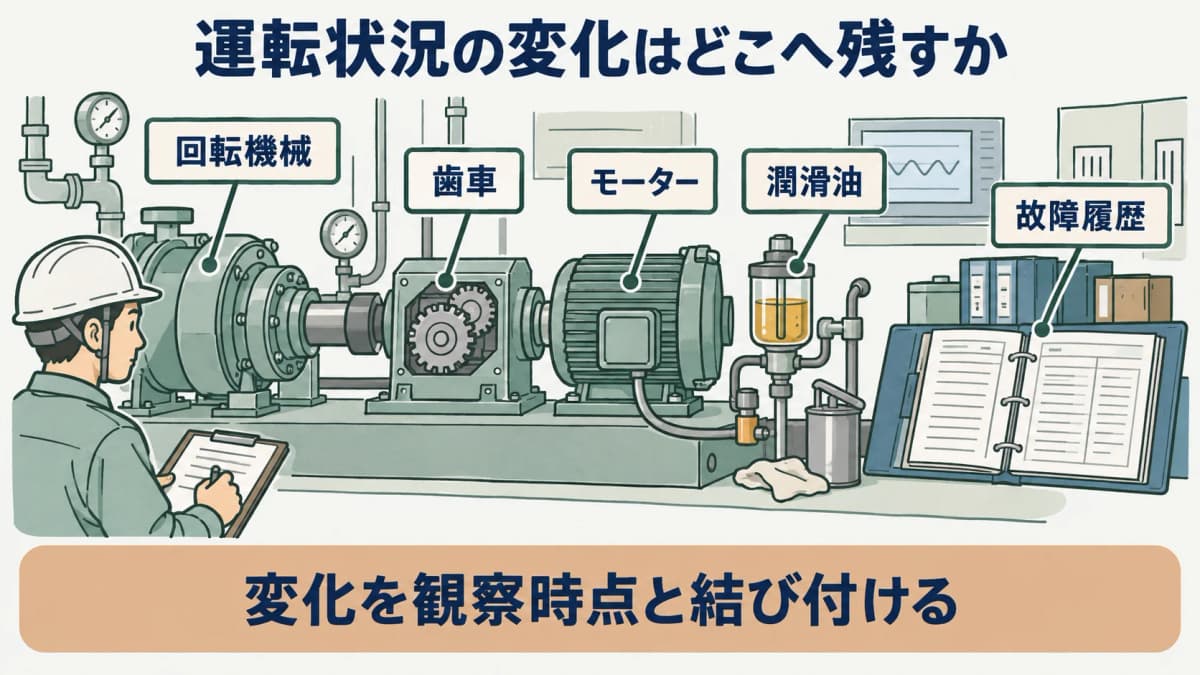

運転状況の変化を書き留める

発見時の運転状況は、停止中の点検か、通常の点検か、異なる条件があったかという範囲で記録します。具体的な原因へ直結させず、いつ、どの設備で、どの記録と同時に見たかを明らかにします。設備台帳に保全計画がある場合は、該当する点検の区分も紐付けます。時系列がそろうと、同じ部位を次に確認するときに過去の情報を取り出せます。

周辺部品との関係を列で残す

故障履歴には、歯車と近い軸、軸受、潤滑油の記録があるかを確認する列を作ります。これは一つの部品を原因とみなすためではなく、同じ時点に確認できる情報を探すためです。部品ごとの記録場所が違う場合は、台帳番号や点検日でたどれるようにします。情報がないことも空欄のままにせず、「記録を確認中」と残せば、次回に補う項目を共有できます。

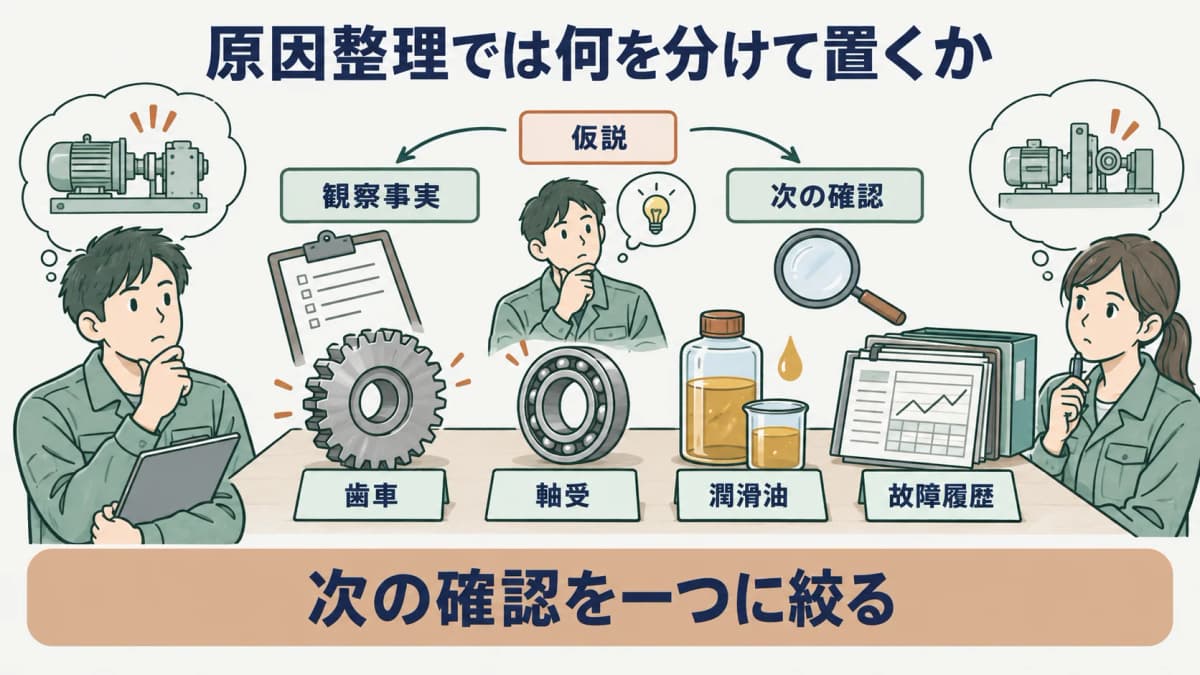

原因は記録を比べて考える

原因の検討は、観察事実、履歴、構造の情報を並べてから始めます。 一つの見え方だけで結論を出さず、記録の確かさと不足している情報を分けます。機械保全技能士の受検資格ではなく、技術記録では設備ごとの情報を優先して確認してください。

仮説と事実を別の欄にする

記録には「見た事実」と「考えた可能性」を別の欄に置きます。例えば歯面の変化を見た事実と、その変化をどう受け止めたかは同じではありません。仮説は後から修正できますが、発見時の状況は再現しにくい情報です。まず事実を残し、その後に追加で確認した資料や部品の情報を記していくと、思い込みを減らせます。

次の確認項目を一つ決める

原因を考えた後は、次に確認する情報を一つだけ具体的に書きます。例えば該当する点検記録を読み返す、設備台帳で部品構成を確認する、過去の故障履歴をたどる、といった記録上の行動にします。一般的な交換時期や許容値を当てはめず、設備メーカーの資料、社内の基準、対象設備の記録を確認する順に進めます。2026年度の試験日程のような検定情報とは分け、設備固有の資料を参照します。

記録の更新履歴を残す

歯車に関する記録へ新しい情報を加えるときは、最初に見た状態を消さず、確認日と参照先を添えて追記します。歯面の位置、見え方、対象設備の台帳番号、同時に確認した軸受や潤滑油の記録を、同じ見出しで残します。後から仮説が変わっても、発見時の情報と追加確認の情報を分けて読めれば、履歴の変化をたどれます。

更新した欄には、どの資料を読んだか、どの設備の記録と対応させたかも書きます。記録者が変わる場合でも、観察事実と考えたことの区別があれば、同じ内容を確かめやすくなります。記録を短く保ちつつ、元の台帳や故障履歴へ戻れる情報を残すことが重要です。

参照先を一覧にする

歯車の状態を確認する際に使う資料は、設備台帳、構成図、点検記録、故障履歴、保全計画などに分かれることがあります。資料名、対象設備、確認日、記録の所在を一覧にすると、次に必要な情報を探す時間を減らせます。歯車だけの記録に閉じず、軸、軸受、潤滑油の情報をどこで参照できるかも同じ表に置きます。

一覧を作る目的は、一般的な原因を当てはめることではありません。対象設備の履歴で確認できる情報と、まだ確認できない情報を分けることです。空欄には推測を書かず、どの資料を確認するかを次の項目として残すと、記録の読み手が同じ順序で調べられます。

観察の言葉をそろえる

同じ歯車を複数回記録する場合は、部位、見え方、範囲、時点の言葉をできるだけそろえます。表現が毎回変わると、過去の記録を検索したときに同じ状態を見付けにくくなります。設備台帳や点検記録で既に使われている見出しを使い、独自の略語を増やし過ぎないようにします。

言葉をそろえても、見え方を原因名に置き換える必要はありません。観察した形や位置をそのまま残し、原因に関する考えは仮説欄へ分けます。記録の言葉と参照先が整えば、次回の点検で同じ部位を確認するときに、過去の情報を比べる入口になります。

まとめ

歯車の損傷は、部位、見え方、時点、周辺条件を分けて故障履歴へ残すと、次の確認に使える情報になります。観察事実と仮説を分け、設備固有の記録を比べて考えることが重要です。
